Class Kablo Test Aleti Ekranlı

1. Genel Tanım:

Class Kablo Test Aleti, kabloların ve bağlantı noktalarının doğru çalışıp çalışmadığını belirlemek için kullanılan bir test cihazıdır. Genellikle kabloların sürekliliğini, bağlantı hatalarını ve sinyal kalitesini kontrol eder.

2. Temel Özellikler:

• Kablo Sürekliliği Testi:

  • Fonksiyon: Kablodaki kesintileri veya açık noktaları tespit eder. Test aleti, kablonun her iki ucunda bulunan prob uçlarını kullanarak kablonun sürekliliğini kontrol eder.
  • Göstergeler: Kesinti varsa, cihaz genellikle sesli bir uyarı verir veya LED ışıkla gösterir.

• Bağlantı Hataları Testi:

  • Fonksiyon: Kablodaki bağlantı hatalarını tespit eder, örneğin yanlış bağlantılar, kısa devreler veya topraklama sorunları.
  • Göstergeler: Bu testlerde, cihaz genellikle renkli LED ışıklar veya LCD ekran kullanarak bağlantı hatalarını gösterir.

• Sinyal Testi (Bazı Modellerde):

  • Fonksiyon: Kabloların veri iletimi veya sinyal geçişini test eder. Özellikle ağ kablolarında, sinyal kaybı veya iletim sorunlarını tespit etmek için kullanılır.
  • Göstergeler: LCD ekran veya LED ışıklarla sinyal kalitesini ve iletim durumu hakkında bilgi verir.

• Güvenlik Özellikleri:

  • Yalıtım: Kullanıcının güvenliğini sağlamak için cihazın prob uçları yalıtımlıdır.
  • Aşırı Voltaj Koruması: Cihaz, yüksek voltajlı sistemlerde güvenli kullanım sağlamak için aşırı voltaj koruma özelliklerine sahip olabilir.

3. Kullanım Alanları:

• Ev ve Ticari Elektrik Sistemleri:

  • Kabloların doğru şekilde bağlanıp bağlanmadığını ve sürekliliğini kontrol etmek için kullanılır.

• Ağ ve Veri Kabloları:

  • Ethernet veya diğer ağ kablolarındaki sinyal kalitesini ve veri iletimini test etmek için kullanılır.

• Elektrik Bakım ve Onarım:

  • Elektrik sistemlerinin bakımında, kabloların ve bağlantıların düzgün çalışıp çalışmadığını belirlemek için kullanılır.

4. Kullanım Talimatları:

1. Hazırlık:

   • Cihazı açın ve test işlemi için hazır olduğundan emin olun. Bazı modellerde test yapmadan önce cihazın kalibre edilmesi gerekebilir.

2. Kablo Sürekliliği Testi:

   • Test aletinin prob uçlarını kablonun iki ucuna yerleştirin. Cihaz, kablonun sürekliliğini kontrol eder ve herhangi bir kesinti varsa sesli uyarı veya LED ışık ile gösterir.

3. Bağlantı Hataları Testi:

   • Kablo bağlantılarını kontrol etmek için prob uçlarını uygun noktalarına bağlayın. Cihaz, herhangi bir bağlantı hatasını LED ışıklar veya ekran ile gösterecektir.

4. Sinyal Testi (Varsa):

   • Kabloların sinyal iletimini test etmek için cihazı sinyal kaynağına bağlayın. Cihazın ekranında veya LED ışıklarda sinyal kalitesi hakkında bilgi alabilirsiniz.

5. Test Sonrası:

   • Test işlemi tamamlandığında cihazı kapatın ve prob uçlarını temizleyin. Cihazın düzgün çalıştığından emin olun.

6. Bakım:

   • Test aletinin düzenli bakımını yapın ve kullanım talimatlarına göre kontrol edin. Cihazın kalibrasyonunu ve güvenlik özelliklerini düzenli olarak test edin.

5. Güvenlik ve Bakım:

• Güvenlik: Test aletini kullanırken dikkatli olun. Yüksek voltajlı kablolarla çalışıyorsanız, cihazın güvenlik özelliklerinin sağlam olduğundan emin olun.

• Bakım: Cihazı temiz ve kuru bir ortamda saklayın. Yalıtım ve diğer güvenlik özelliklerini düzenli olarak kontrol edin. Test aletinin fiziksel durumunu gözden geçirin ve herhangi bir hasar varsa onarın.

• Açıklama

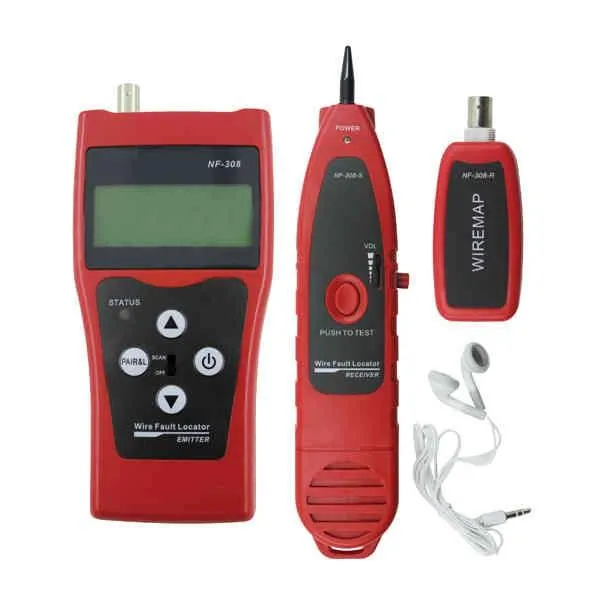

  Class NF-308s Kablo Test Cihazı

  Yapılan Ölçümler:

  1- RJ45 ve RJ11 Kablolar için "Wiremap Testi" ve Perlerin uzunluklarının tespiti

  2- Koaksiyal (BNC) Kabloların açık veya kısa devre durumlarının tespiti. Uçtan uca kablonun bütünlüğü.

  3- RJ11, RJ45, USB ve BNC kabloların sesli olarak tespiti.

  NOT: NF-308 kablo test cihazını, PoE switchere bağlı olan kabloların testinde kesinlikle kullanmayınız. Aksi taktirde PoE voltajı sebebiyle cihazın network girişi yanacaktır.

  RJ45 ve RJ11 Wiremap ve Kablo Uzunluk Testi

  NF-308 ana cihazın "Main" portu ile NF-308-R alıcı modülün RJ45/RJ11 girişi arasına, test edilecek UTP (RJ45) veya telefon kablosu (RJ11) bağlanır.

  Cihaz ana menüden "Wiremap" seçilir ve test başlar. Bir süre sonra kablodaki perlerin diziliş bilgisi ekranda belirir.

  Cihaz ana menüden "Pair&Length" seçildiğinde ise, her bir perin uzunluğunu verir.

  Koaksiyal Kablo (BNC uçlu) ölçümü

  Her iki ucu BNC konnektöler ile sonlandırılmış olan koaksiyal kablonun düzgün çakılıp çakılmadığını belireyebilirsiniz.

  Bunun çin, NF-308 ana cihazın "Main" portuna RJ45 - BNC dönüştürücü patch kablo bağlanır.

  Bunun ucundaki BNC konnektöre ise ölçülecek kablo üzerinden NF-308-R bağlanır.

  Ana menüdeki "Coax/Tel" seçeneği seçildiğinde kablonun durumuna ilişkin sonuç alınır.

  "OPEN, SHORT ve PASS" şeklinde.

  RJ11, RJ45, USB ve BNC kabloların sesli olarak tespiti

  Yüzlerce kablo içinden doğru ucu tespit etmek veya duvarın içinden geçen kabloların yerini bulmak için NF-308 ana cihazı ile birlikte NF-308-S kullanmak gerekir.

  NF-308 ana cihaz üzerindeki "RJ11 Scan", "RJ45 Scan", "USB Scan" veya "Coax Scan" portlarından ilgili olana bağlantı yapıldıktan sonra, NF-308-S tarayıcı birimi kablo uçlarına yaklaştırmak suretiyle tespit yapılır. Doğru uca yaklaştıkça NF308-S giderek artan bir ses tonu çıkarır.

  Class NF308 Network Kablo Test Cihazı Teknik Özellikler :

  NF-308 verici özellikleri

  Ekran : Arka ışık ile LCD 53x25mm

  Ton frekans : 225Hz

  Maks. Iletim mesafesi : 2 km

  Maks. Kablo haritasının mesafesi : 300 m

  Maks. Çalışma akımı : 70mA Daha az

  Ton modu : 2 ton ayarlanabilir

  Uyumlu konnektörler : RJ11, RJ45, BNC, USB

  Maks. Sinyal voltaj : 15Vp-p

  Fonksiyonu ve arıza lcd ekran : Lcd ekran (wiremap, ton, kısa, adaptör yok, düşük pil)

  Kablosu haritası göstergesi : LCD (#1-#8)

  Korumalı göstergesi : LCD (#9)

  Voltaj koruması : AC 60 V/DC 42 V

  Pil tipi : 9V DC

  Boyut (LxWxD) : 185x80x32mm

  NF-308 alıcı özellikleri

  Frekans : 225 kHz

  Maks. Çalışma akımı : 70mA Daha az

  Earjack : 1

  LED aydınlatma : 2

  Pil tipi : 9V DC

  Boyut (LxWxD) : 218x46x29mm

  NF-308 uzaktan kumanda ünitesi özellikleri

  Uyumlu konnektörler : RJ11, RJ45, Coacial, USB

  Uzak üniteleri : 1

  Boyut (LxWxD) : 107x30x24mm
